plan Dispo pour un grand Classic du GBB mais simplifié

[fristyle]

Bonjour à tous...

Voici l'un des modules GBB que l'on vous a montré au dernier resto, il y a eu quelques changements et simplifications pour que vous puissiez vous en inspirer.
Prochainement je modéliserai le module sur LDD pour vous diffuser le plan...
Facilement réalisable avec les brick de votre vrac (ou vous donner des idées pour votre prochaine commande )

une deuxième version avec de la plus petite chaine arrivera dans les jours à venir.



à vos commentaires....

[legoman]

Je vais essayer !!!!! par contre, le bac de sortie ne risque t'il pas de tourner ?

[Papy LEGO]

Bravo ! mon fils préféré !!!

Pour les autres membres, préparer vos pièces.

[Tofe59]

Y a plus qu'à
Par contre je suis pas fan des vis sans fin

[gregRC]

Bien je serais bien preneur du plan sur LDD.
Ac les pièces du vrac je pense pouvoir en réalisée un.

[legoman]

Y a plus qu'à
Par contre je suis pas fan des vis sans fin

Il est vrai qu'il vaut mieux concevoir une boîte de vitesse traditionnelle. J'espère que tout le monde ne réalisera pas le même modèle, cela ferai bizarre lors d'une exposition

[fristyle]

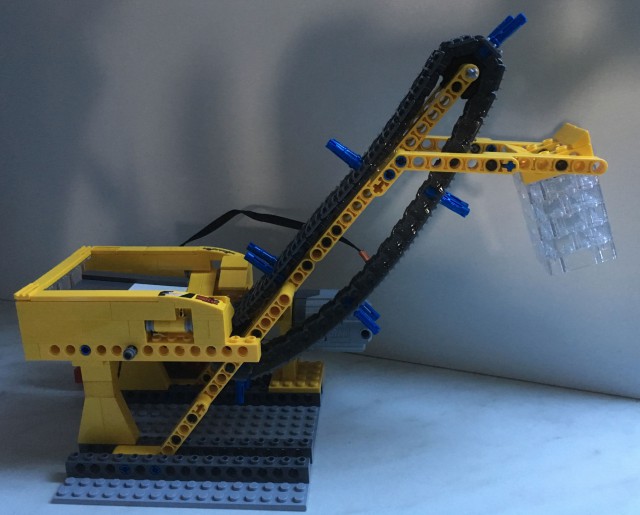

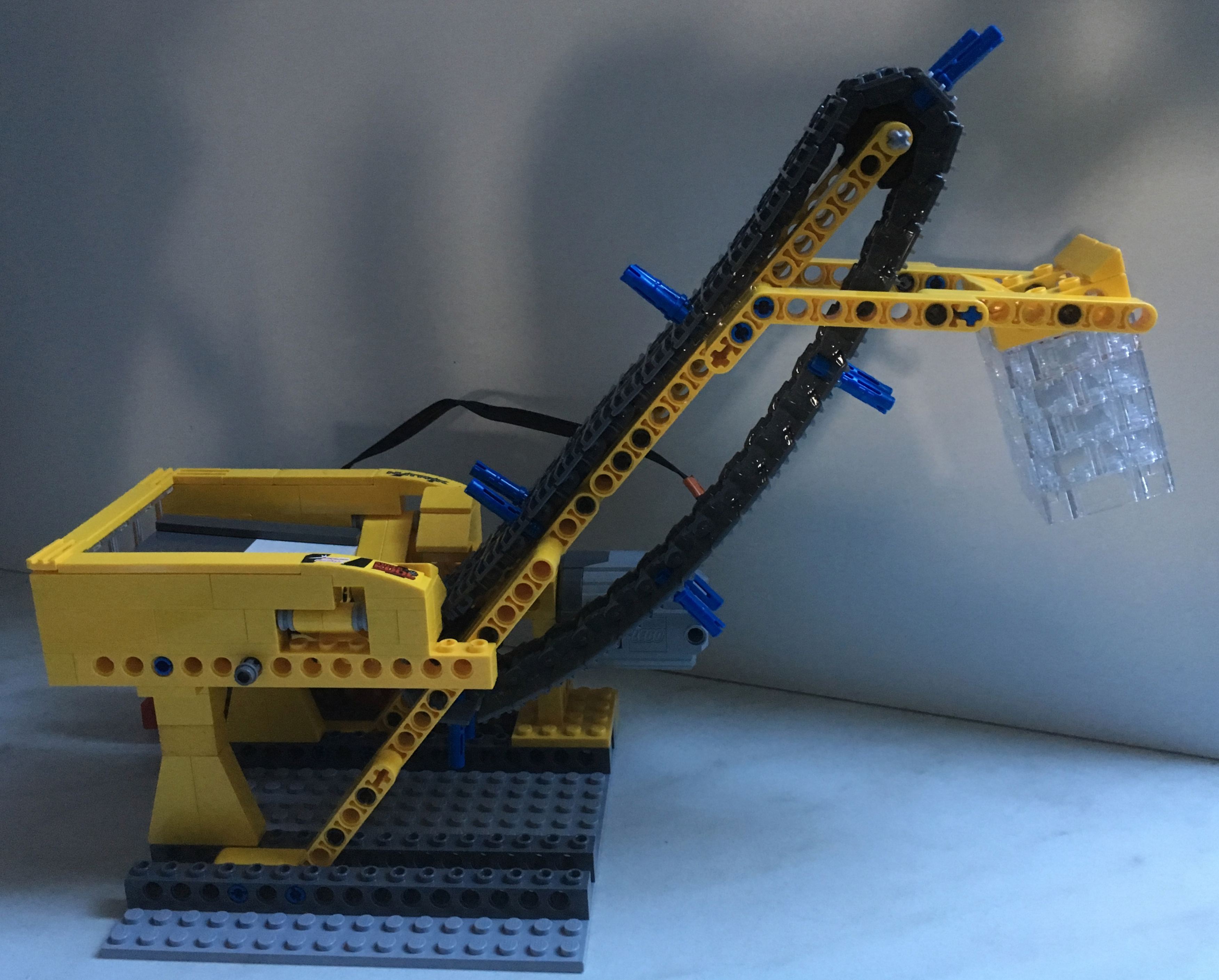

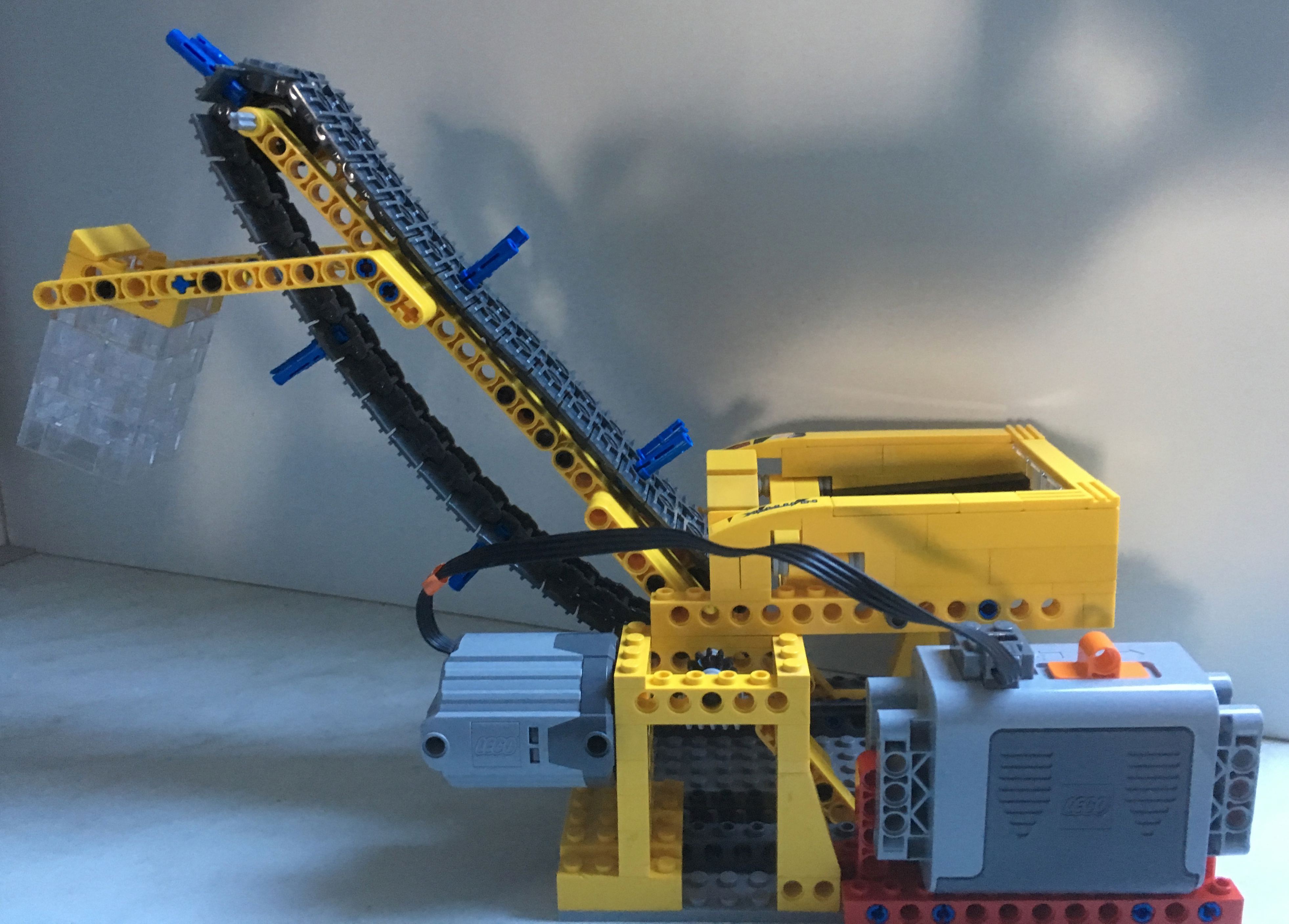

J'ai enfin pris le temps de finir la modélisation du module GBB a chaine.

Le module simple et efficace, qui ne demande pas beaucoup de pièces technique et qui peut être personnaliser a l'infini...

Sur le fichier LDD que j'ai fait, il y a 3 pièces en rouge qu'il faut remettre dans la construction (caprice du logiciel).
Avec les photos du topic vous arriverai sans nul doute a assembler les dernière pièces (la chaine, et la piéce noir du bac qui ce pose tout simplement)

Bonne construction...

partagé vos constructions et faite moi part de vos soucis pour la réalisation, je serai heureux de vous aider...

A +

[fristyle]

pour avoir les instructions et le fichier LDD envoyer moi un MP avec votre adresse email et je vous l'envoie

[fristyle]

Pour avoir les instructions et le fichier LDD envoyer moi un MP avec votre adresse email et je vous l'envoie

[legoman]

Pour avoir les instructions et le fichier LDD envoyer moi un MP avec votre adresse email et je vous l'envoie

bizarre, message identique à celui du 16 janvier !!!!!!

[Benoit]

Me suis lancé. ..
Je pense qu'il y a encore des réglages à faire mais contrairement à l'akiyuki il a fonctionné plus d'une minutes. ..

[fristyle]

Me suis lancé. ..
Je pense qu'il y a encore des réglages à faire mais contrairement à l'akiyuki il a fonctionné plus d'une minutes. ..

hésite pas a mettre des photos pour voir a quoi ressemble ton module...

[Cristobal]

Je t'ai fait une petite demande

[Alegx]

J'ai fait avec les moyens du bord (le set 76055 est un bon début ) et il va très (très...) Vite les billes rebondissent en bas de l'entonnoir

La faute à un 24 dents sur le moteur, entraînant un tout petit engrenage.

Pour réduire drastiquement le truc, faut mettre quoi ?
(Le petit engrenage est pour le moment obligatoire, il est sous le bac à raz. Ou faut démonter tout le dessous et trouver une autre manière d'entraînement.

[Benoit]

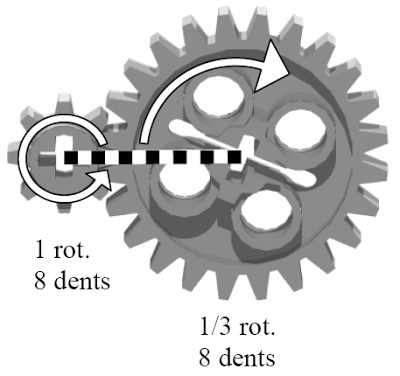

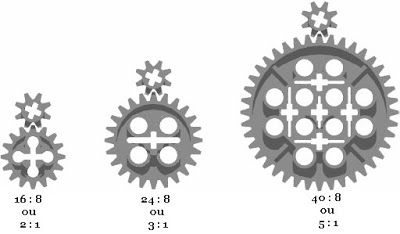

Il me semble qu'il faut mettre une petite roue et une très grande a la suite pour diminuer la vitesse.

[Benoit]

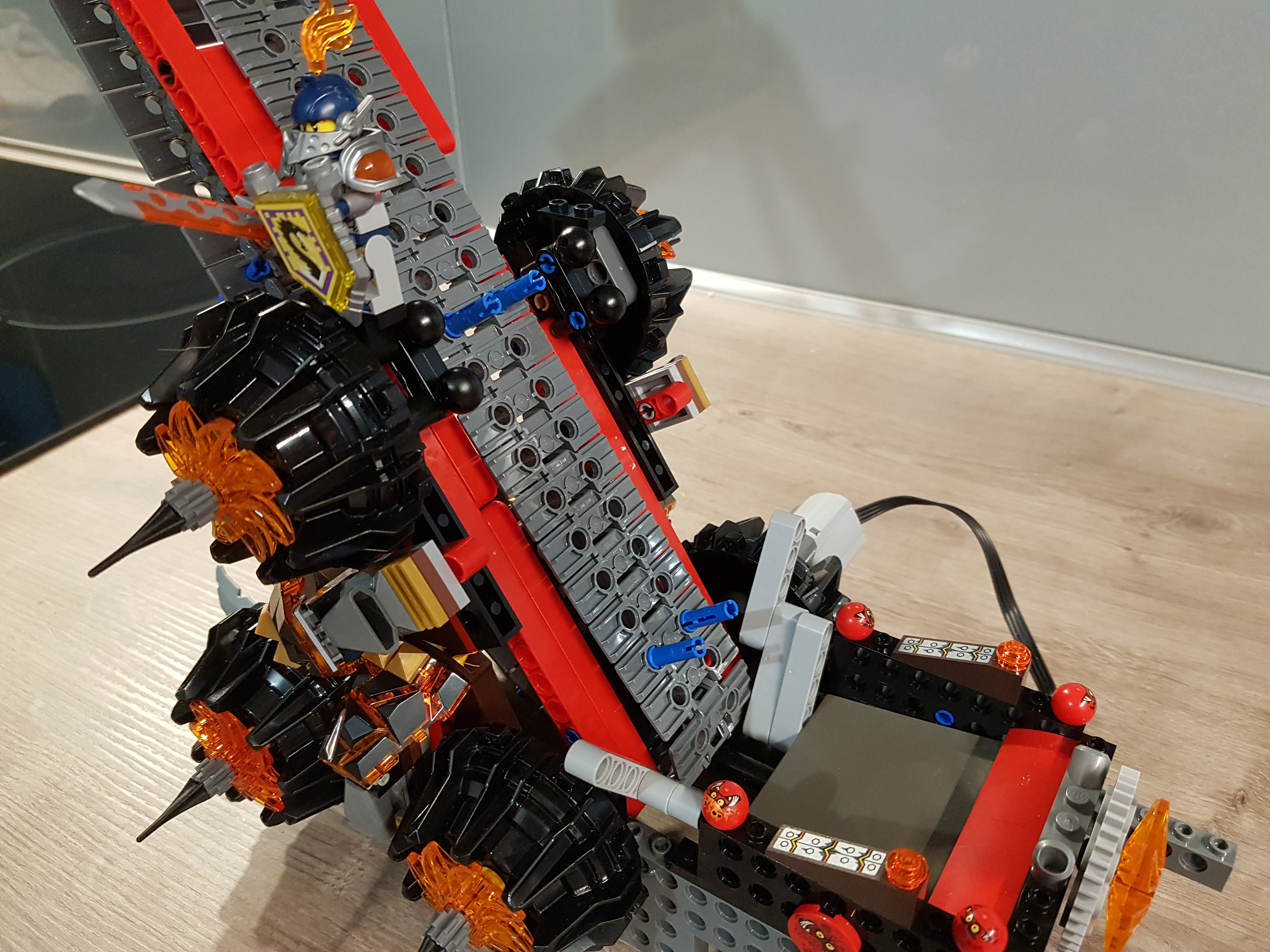

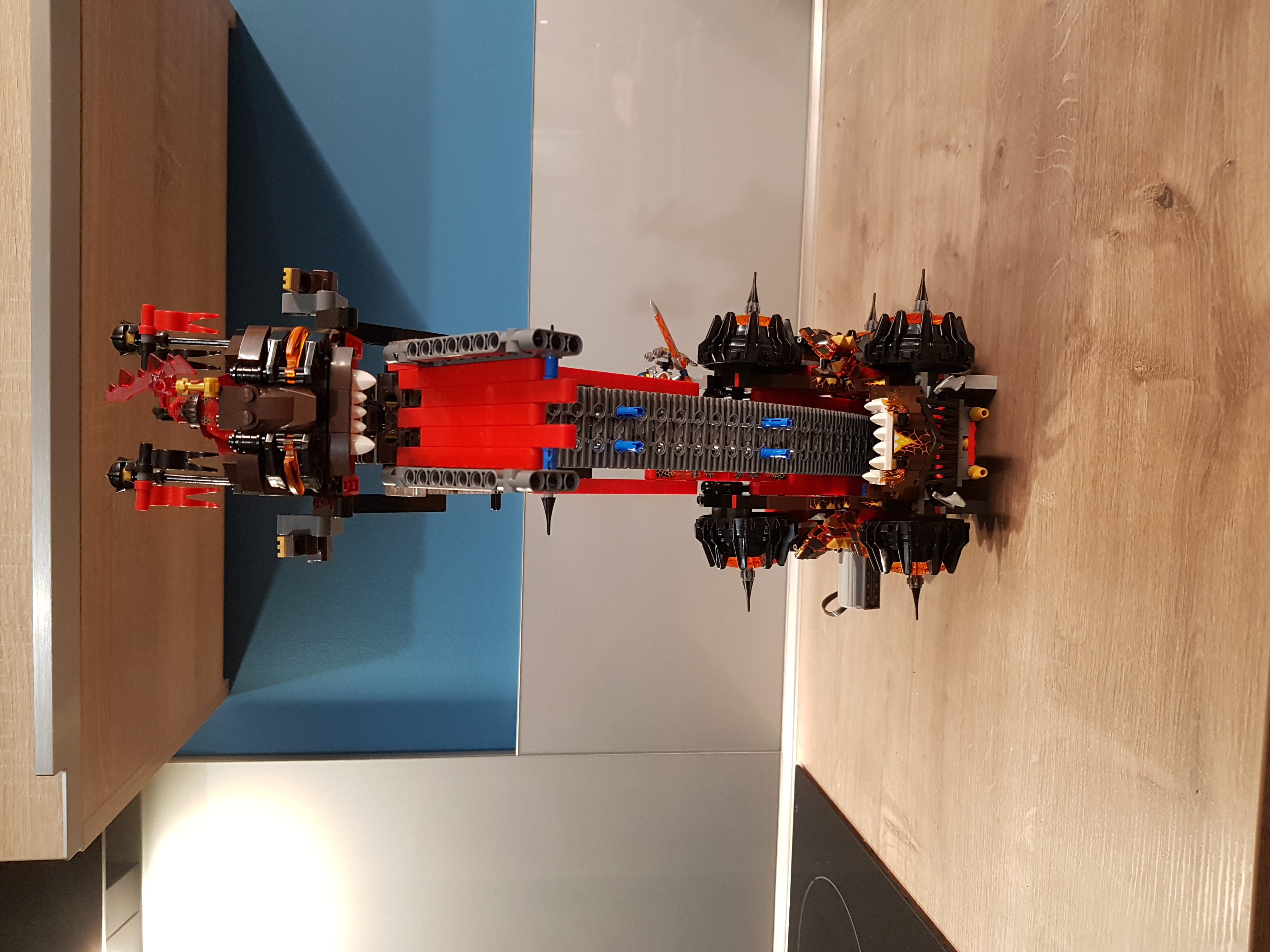

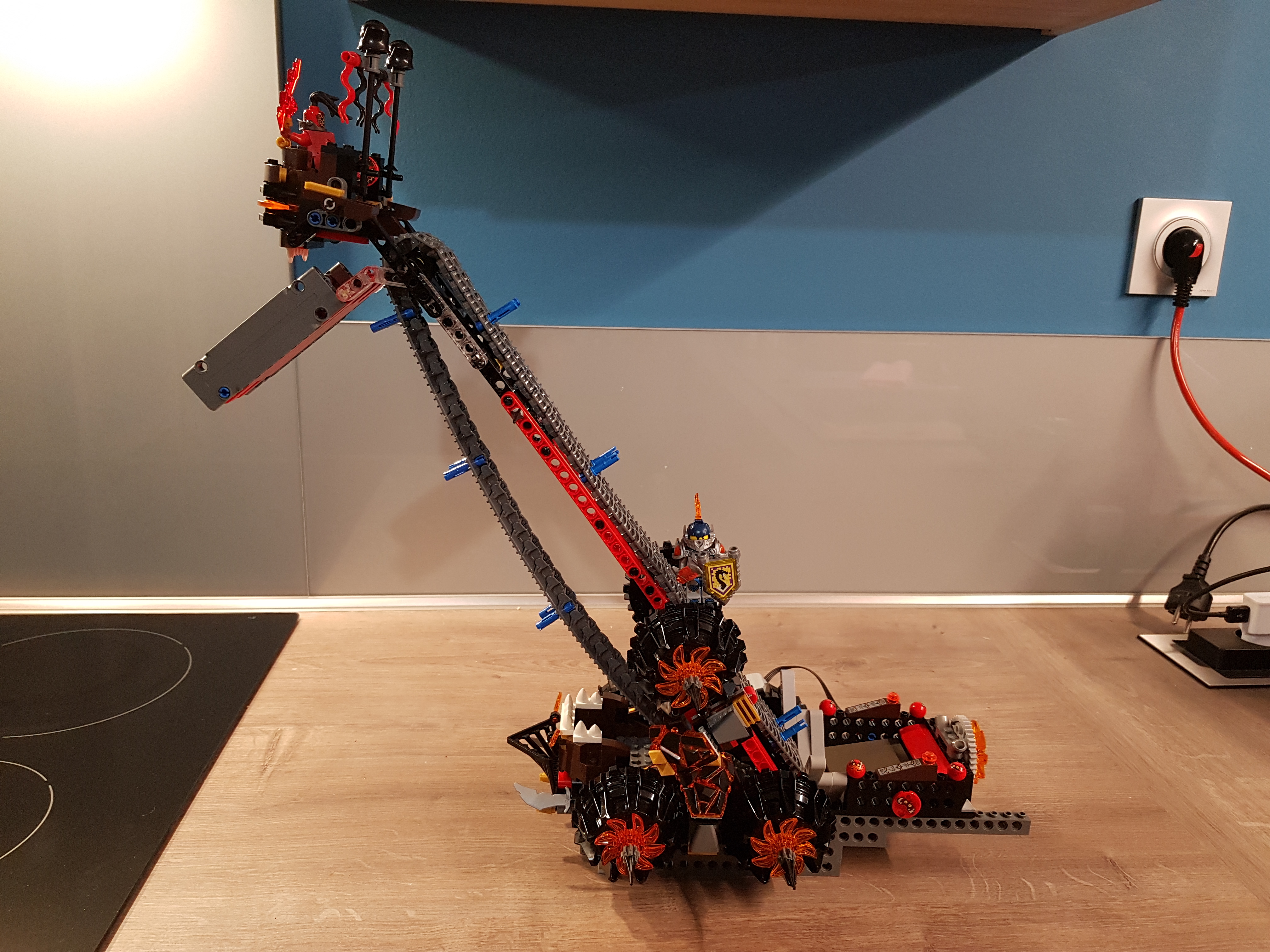

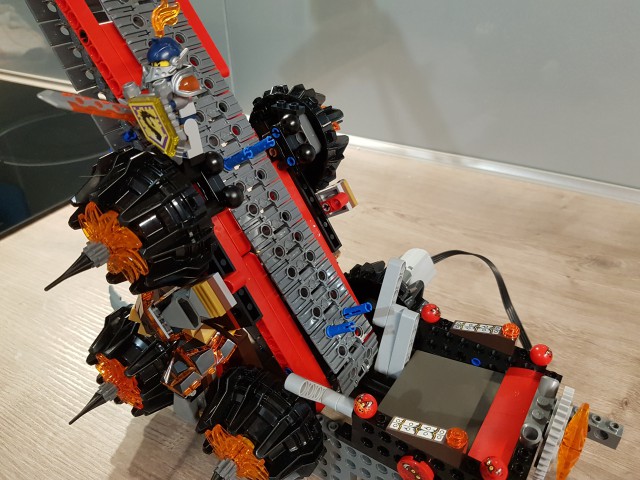

De mon côté je suis parti du set néxo knights 70321

Et ça donne ça :

[fristyle]

De mon côté je suis parti du set néxo knights 70321


Et ça donne ça :




beau module

[fristyle]

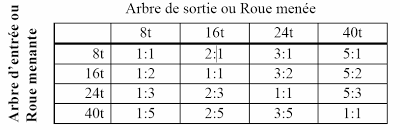

Il me semble qu'il faut mettre une petite roue et une très grande a la suite pour diminuer la vitesse.

exacte un petit en premier sur un pignon plus grand ca diminue la vitesse

[Cristobal]

Il y a aussi la solution de passer par un IR ou un variateur de vitesse ancienne génération 9V

[Alegx]

Si celui à la fin d'un enchainement de pignon est un tout petit, c'est grave ?

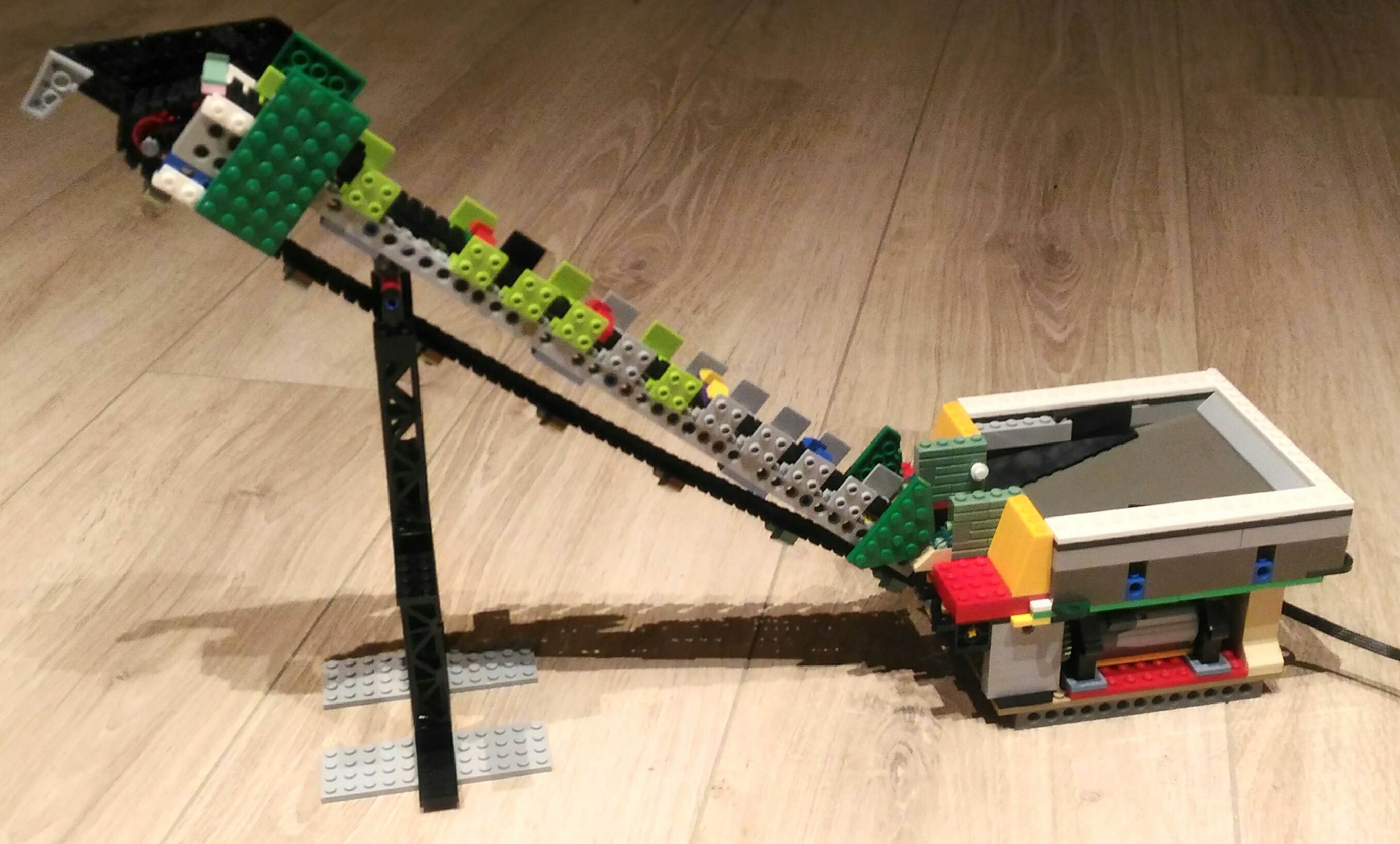

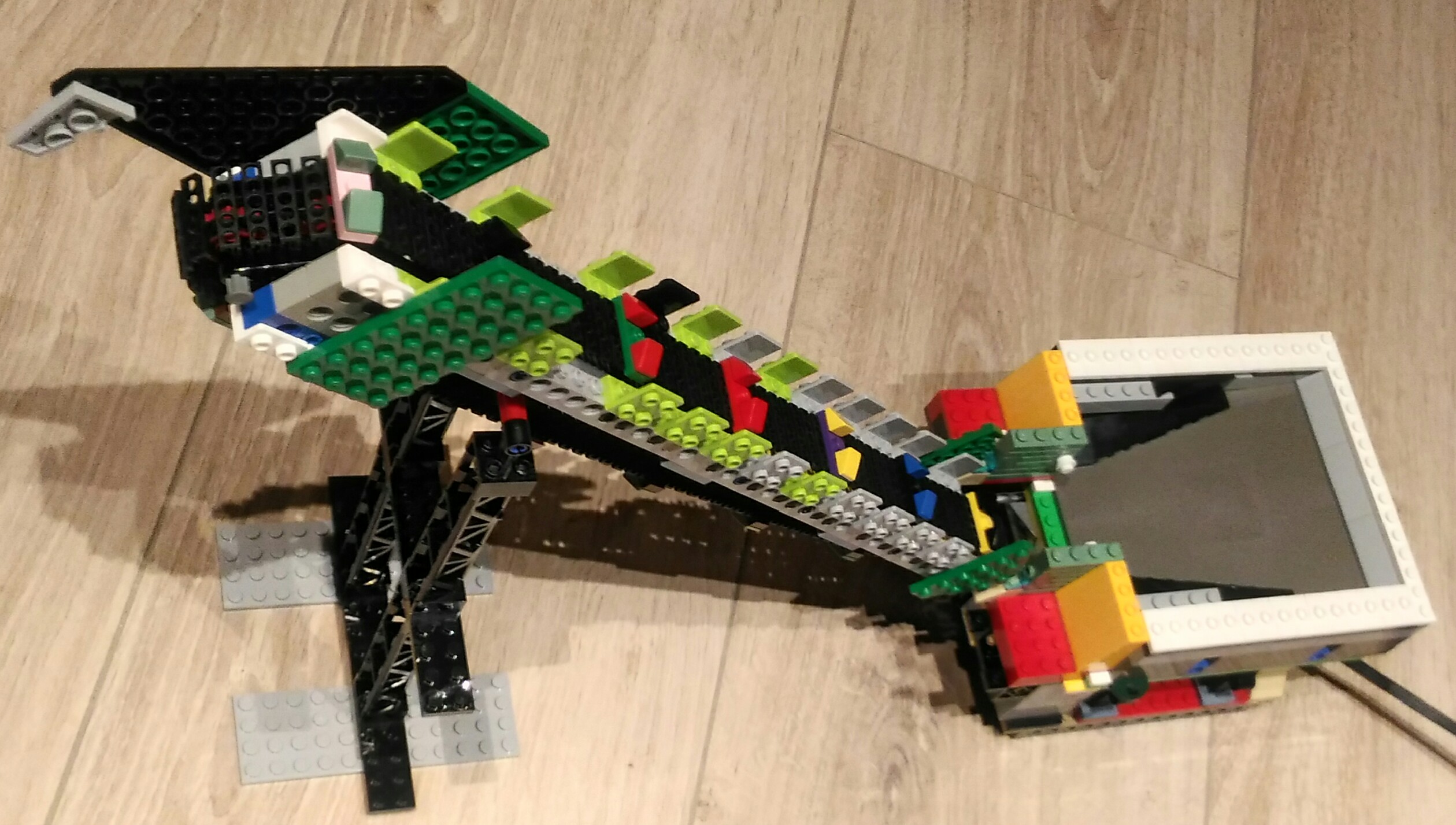

Sinon voilà des photos du truc en cours.
(L'éclairage led ça ne va pas pour faire de belles photos au smartphone...)

Et je me vois mal mettre une télécommande pour train avec IR juste pour un module, en expo ça rajoute un bidule pour ceux qui tiennent le stand

GBB 01

GBB 01-1

GBB 01-2

[fristyle]

[quote="Alegx"]Si celui à la fin d'un enchainement de pignon est un tout petit, c'est grave ?

Sinon voilà des photos du truc en cours.
(L'éclairage led ça ne va pas pour faire de belles photos au smartphone...)

Et je me vois mal mettre une télécommande pour train avec IR juste pour un module, en expo ça rajoute un bidule pour ceux qui tiennent le stand


pas grave le petit pignons en fin de chaine....
super l'idée des Cheese sur les plate 1X3 pour prendre les billes....

très bon début

[Benoit]

Il y a aussi la solution de passer par un IR ou un variateur de vitesse ancienne génération 9V

Yes j'ai fait ca pour le miens car trop casse tête d'essayer de mettre plusieurs engrenage.
Du coup j'ai fixé le moteur directement sur une roue. Mais obligé de le faire fonctionner avec un variateur 9v...

[Alegx]

Il y a aussi la solution de passer par un IR ou un variateur de vitesse ancienne génération 9V

Yes j'ai fait ca pour le miens car trop casse tête d'essayer de mettre plusieurs engrenage.
Du coup j'ai fixé le moteur directement sur une roue. Mais obligé de le faire fonctionner avec un variateur 9v...

Ouh la, la solution de facilité

pas grave le petit pignons en fin de chaine....
super l'idée des Cheese sur les plate 1X3 pour prendre les billes....

très bon début

Ok pour le pignon, faudra que je fasse ça au plus vite.

Les cheeses ça fonctionne bien.
(Les couleurs j'ai tenté un clin d'œil à DC comics vert/rouge pour Robin, tout rouge pour RedHood, violet/jaune pour Batgirl, bleu/noir pour Nightwing, etc... Mais je n'ai pas toutes les couleurs pour chaque plate de la chaîne)

[Alegx]

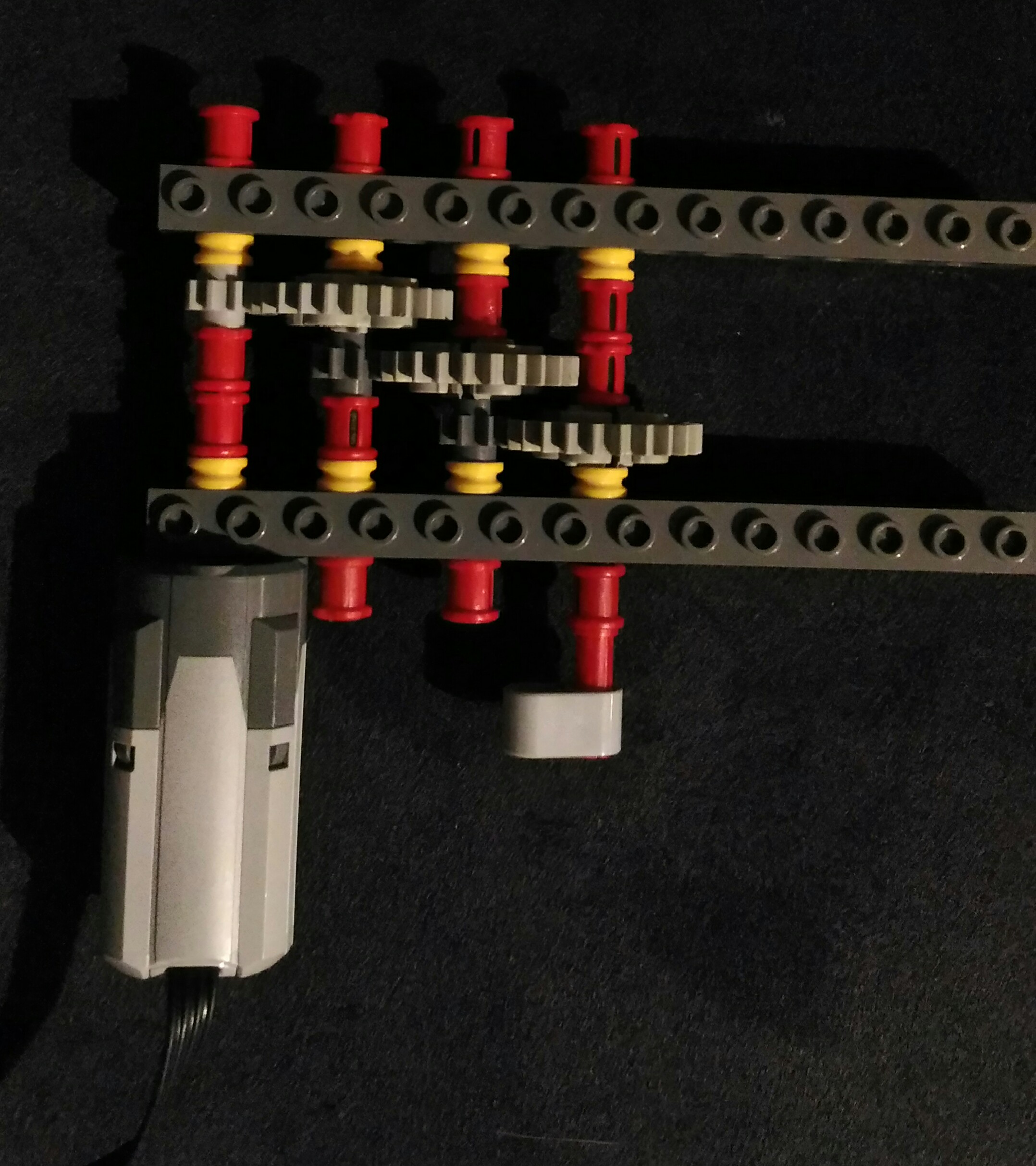

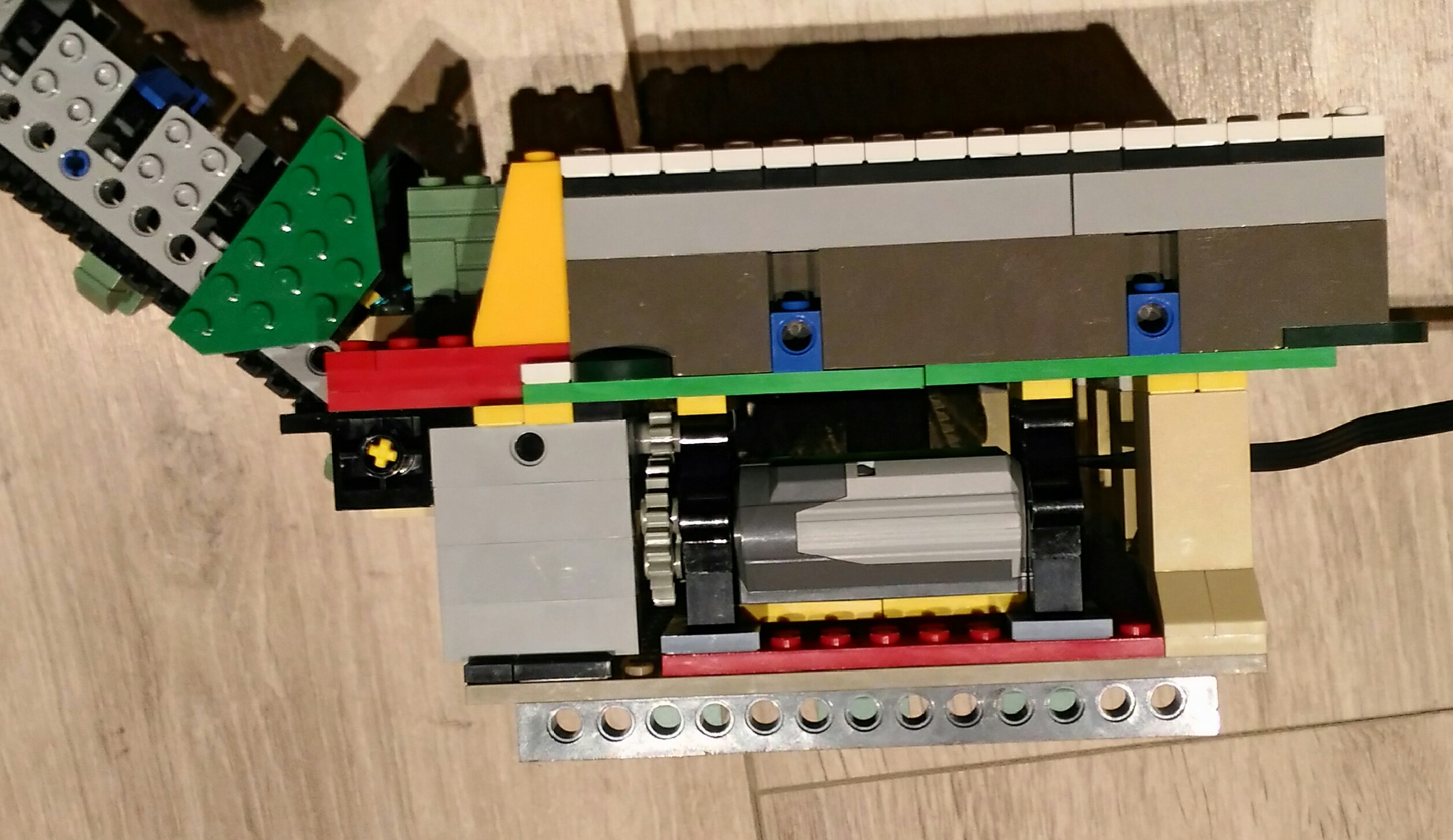

J'ai fais ça hier, ça a l'air bien, faut caser ça dessous le bac maintenant.

Pour qui n'a pas de pignon de toutes les tailles et en grand nombre (je n'ai [retrouvé] que 3 petits là), avec pas grand chose on réduit bien la vitesse.

GBB 1-04

[Papy LEGO]

à la sortie ça va tourner 27x moins vite que la première fois... c'est mieux, même peut être trop lent maintenant, a tester...
enlève peut être une démultiplication...

Très bon travail en tout cas

[legoman]

à la sortie ça va tourner 27x moins vite que la première fois... c'est mieux, même peut être trop lent maintenant, a tester...
enlève peut être une démultiplication...

Très bon travail en tout cas

Effectivement cela fera une vitesse de 405 ( tours minutes du moteur m ) / 27 = 15 tours minute

[Bene gerit]

alegx aime bien prendre son temps, c'est pour çà ........
